Hur gör man utsättning med GPS

Utsättning med GPS innebär att projekterade positioner och höjder överförs direkt från digitala ritningar till byggarbetsplatsen med centimeternoggrannhet, så att markeringar, linjer och nivåer hamnar rätt utan traditionell manuell mätning.

En korrekt GPS-utsättning börjar alltid med rätt förberedelser.

Digitala ritningar eller koordinatfiler måste vara uppdaterade och anpassade till rätt koordinatsystem. Referenssystem, höjdsystem och projektinställningar kontrolleras innan arbetet påbörjas. RTK-korrektion måste vara tillgänglig via nätverk eller basstation för att uppnå tillräcklig noggrannhet.

Fel i förberedelserna ger systematiska fel i hela utsättningen.

Därför är detta ett avgörande steg.

GPS-utrustningen startas och kopplas upp mot RTK-tjänst eller basstation.

När utrustningen har stabil satellitkontakt kontrolleras noggrannheten och systemets status. I vissa projekt görs en kontrollmätning mot kända punkter för att säkerställa att allt stämmer innan utsättningen påbörjas.

Fri sikt mot himlen ger bäst precision.

Träd, byggnader och maskiner kan påverka signalen.

När systemet är redo väljs den punkt eller linje som ska sättas ut.

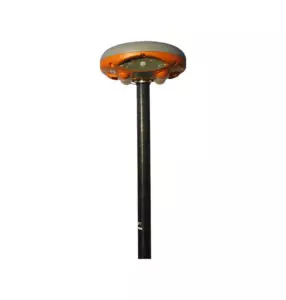

Mätaren rör sig med GPS-stången tills systemet visar att rätt position är uppnådd. Skärmen visar i realtid hur långt det är kvar i sidled och höjd. När avvikelsen ligger inom tolerans markeras punkten fysiskt på marken.

Positionen visas direkt utan behov av siktlinjer.

Detta gör arbetet snabbt och flexibelt.

När rätt position uppnåtts markeras punkten tydligt.

Val av markering beror på underlag och hur länge punkten behöver finnas kvar. Tydlig märkning är viktig för att andra yrkesgrupper ska kunna arbeta vidare utan tvekan.

Bra markering minskar risken för feltolkning.

Detta är särskilt viktigt i större projekt.

Efter utsättning görs ofta en kontrollmätning.

Genom att kontrollera några utsatta punkter säkerställs att noggrannheten håller projektets krav. I projekt med höga toleranskrav kombineras GPS-utsättning ibland med kontroll via totalstation.

En snabb kontroll kan förhindra dyra fel.

Detta är en viktig del av kvalitetssäkringen.

GPS-utsättning lämpar sig bäst i öppna miljöer.

Stora markytor, vägar, exploateringsområden och anläggningsprojekt är typiska exempel där GPS ger hög effektivitet. I tät stadsmiljö eller inomhus är totalstation ofta ett bättre alternativ.

Fri sikt ger stabil signal och jämn precision.

Detta gör GPS till ett kraftfullt utsättningsverktyg.

Med RTK-korrektion uppnår GPS-utsättning normalt en noggrannhet på cirka ±1–3 cm.

Detta är tillräckligt för de flesta mark- och anläggningsarbeten, men inte alltid för stomresning eller arbeten med millimetertoleranser.

GPS är snabb och tillräckligt exakt för många moment.

Valet styrs av projektets krav.

I moderna projekt används GPS-utsättning ofta tillsammans med maskinstyrning.

Samma digitala underlag används för utsättning, produktion och kontroll, vilket skapar ett sammanhängande arbetsflöde. MaskinSystem ser GPS-utsättning som en viktig del av det digitala ekosystemet där mätning och utförande arbetar mot samma data.

Detta minskar missförstånd och sparar tid.

Utsättning med GPS görs genom att kombinera satellitpositionering, RTK-korrektion och digitala ritningar till ett snabbt och flexibelt arbetssätt på byggarbetsplatsen.

Rätt använd ger GPS-utsättning hög effektivitet, tillräcklig noggrannhet och god kontroll över produktionen, särskilt i större och öppna projektmiljöer.
