Hur integreras maskinstyrning med ritningar

Maskinstyrning integreras med ritningar genom att projekteringsunderlag omvandlas till digitala 2D- och 3D-modeller som maskinerna använder som direkt referens i realtid, vilket eliminerar manuell tolkning och säkerställer att arbetet utförs enligt gällande handlingar.

Det första steget i integrationen är att ritningar omvandlas till digitala modeller.

Traditionella 2D-ritningar, CAD-filer eller BIM-underlag bearbetas så att höjder, lutningar, linjer och ytor blir maskinläsbara. Resultatet är en modell som exakt beskriver hur marken eller konstruktionen ska se ut i verkligheten.

Istället för tolkning får maskinen ett exakt facit.

Detta minskar risken för missförstånd.

Maskinstyrningssystem är utvecklade för att kunna hantera flera typer av ritningsformat.

Oavsett om underlaget kommer från CAD eller BIM kan informationen anpassas till maskinstyrningens mjukvara. Det gör att systemet kan användas i både enklare och mer avancerade projekt.

Systemet anpassas efter projekteringen, inte tvärtom.

Detta förenklar införandet.

När den digitala modellen är färdig laddas den in i maskinstyrningssystemet.

Modellen lagras i maskinens mjukvara och används som referens under hela arbetet. Föraren behöver inte tolka ritningar manuellt, utan ser istället direkt hur arbetet förhåller sig till modellen.

Föraren arbetar mot samma underlag som projekteringen.

Detta skapar tydlighet och trygghet.

Maskinstyrningen jämför kontinuerligt maskinens position med ritningen.

Via GNSS, totalstation och sensorer vet systemet exakt var skopa, blad eller vals befinner sig i förhållande till den digitala modellen. Avvikelsen visas i realtid på displayen.

Maskinen vet hur långt det är kvar till rätt nivå.

Detta ger hög precision i utförandet.

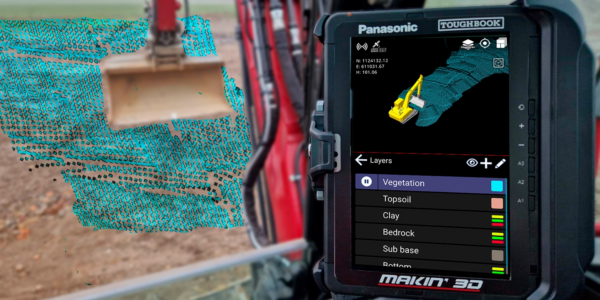

Ritningar visas inte som traditionella pappersunderlag.

Istället visualiseras de som tydliga vyer anpassade för maskinarbete, exempelvis planvy, profilvy eller 3D-vy. Detta gör informationen lättare att förstå i praktiken.

Information visas på ett sätt som är anpassat för arbete, inte kontor.

Detta förbättrar både tempo och noggrannhet.

Ändringar i projektering är vanliga i bygg- och anläggningsprojekt.

När ritningar uppdateras kan nya modeller snabbt laddas in i maskinstyrningen. På så sätt säkerställs att maskinen alltid arbetar mot aktuell handling.

Risken att arbeta efter gamla handlingar minskar kraftigt.

Detta är avgörande för kvaliteten.

När maskinstyrning är integrerad med ritningar minskar behovet av manuell utsättning.

Istället för pinnar, snören och markeringar används den digitala modellen som referens. Detta minskar både arbetsmoment och felkällor.

Digitala referenser är stabila och exakta.

Detta ger säkrare produktion.

Integration mellan maskinstyrning och ritningar gör att alla arbetar mot samma underlag.

Projektledning, mätpersonal och maskinförare utgår från samma modell, vilket minskar risken för missförstånd och versionskonflikter.

När alla ser samma information blir samarbetet enklare.

Detta stärker projektets helhet.

Eftersom maskinstyrningen arbetar direkt mot ritningen kan utfört arbete jämföras mot projekterade värden.

Detta ger ett starkt underlag för kvalitetssäkring, uppföljning och dokumentation.

Det som byggts kan jämföras direkt med ritningen.

Detta minskar risken för tvister.

Integrationen mellan maskinstyrning och ritningar används i både bygg- och anläggningsprojekt.

Schakt, planering, ledningsdragning, vägbyggnad och grundläggning är exempel på moment där ritningsintegration ger stora vinster.

Samma princip fungerar i många typer av projekt.

Detta gör tekniken skalbar.

När maskinstyrning integreras med ritningar blir ritningen en aktiv del av produktionen.

Den styr inte bara vad som ska byggas, utan hur och när det byggs. Detta förändrar ritningens roll från passivt dokument till aktivt produktionsverktyg.

Ritningen blir en del av maskinens intelligens.

Detta är en grundläggande förändring i arbetssätt.

I framtidens bygg- och anläggningsprojekt kommer integrationen mellan ritningar och maskinstyrning att bli ännu tätare.

Digitala modeller, uppdateringar i realtid och automatiserad dokumentation gör att gränsen mellan projektering och produktion suddas ut. MaskinSystem ser denna integration som en nyckel till effektivare, säkrare och mer förutsägbara projekt.

Maskinstyrning integreras med ritningar genom att projekteringsunderlag omvandlas till digitala modeller som maskinen använder som direkt referens i realtid.

Detta minskar tolkning, ökar precisionen och skapar bättre kontroll genom hela projektet.
